热电偶补偿导线分类
补偿导线按功能不同分为普通热电偶补偿导线、耐高温补偿导线、带屏蔽补偿导线三种。
1、普通热电偶补偿导线使用温度在0-70℃。
2、耐高温补偿导线使用温度在0-200℃。
3、带屏蔽补偿导线使用在存在电磁干扰的工况中。
热电偶补偿导线技术指标
注：铂铑30-铂铑6热电偶不需要使用补偿导线，使用两芯铜线

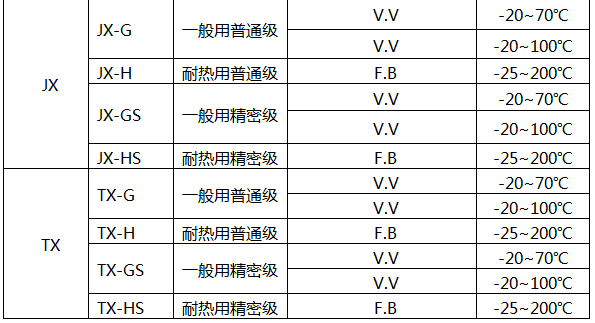

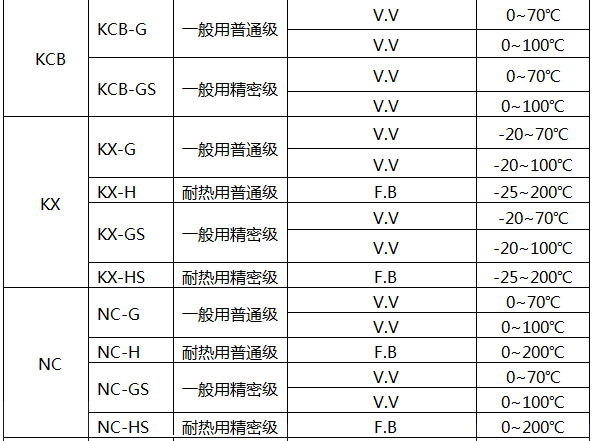

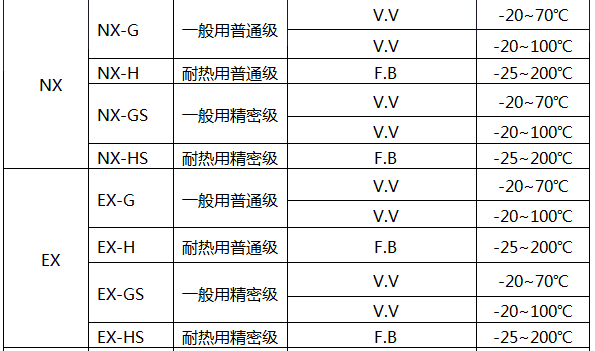

热电偶补偿导线等级、使用温度范围、绝缘层级护套材料
现场测温时为什么要采用热电偶补偿导线？
使用补偿导线的作用，除了将热电偶的参考端从高温处移到环境温度相对稳定的地方外，同时能节省大量价格较贵的金属和性能稳定的稀有金属；使用补偿导线也便于安装和线路敷设；用较粗直径和导电系数大的补偿导线代替热电极，可减少热电偶回路电阻，以便于动圈式显示仪表的正常工作和自动控制温度
补偿导线正负极颜色和护套颜色
补偿导线型号/配用热电偶/正负极绝缘层颜色/一般用补偿导线护套着色/耐热用补偿导线护套着色
Sc/S、R/红色(+极)/绿色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
Kc/K、N/红色(+极)/蓝色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
Kx/K、N/红色(+极)/黑色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
Ex/E/红色(+极)/棕色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
Jx/J/红色(+极)/紫色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
Tx/T/红色(+极)/白色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
WR3/J/红色(+极)/黄色(-极)/黑色(普通级)/灰色(精密级)/黑色(普通级)/黄色(精密级)
【温馨提醒】
①按照GB/T4989-2013标准各种补偿导线的正极都是红色，负极颜色各异，在现场应用时可以根据补偿导线负极颜色判定补偿导线的型号。

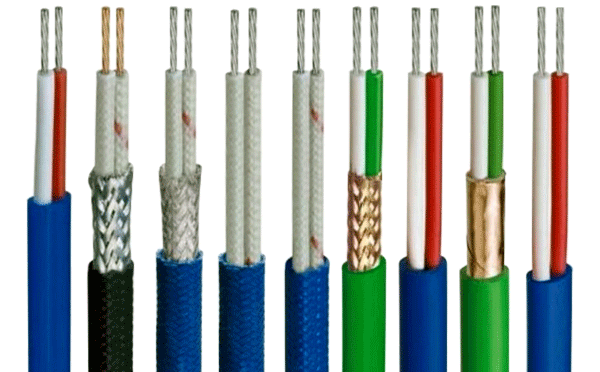

②按照IEC584-3标准生产的补偿导线绝缘层和护套颜色与GB/T4989-2013标准国产补偿导线不同，大家从下面的图片可见一斑
注：本质安全电路用补偿导线，其护套均采用蓝色
热电偶补偿导线选型表
①②-③④-⑤⑥⑦-⑧×⑨
①配用热电偶
[S]：铂铑10-铂热电偶
[N]：镍铬硅-镍硅镁
[K]：镍硅-镍硅
[E]：镍铬-铜镍
[J]：铁-铜镍
[T]：铜-铜镍(康铜)
②型别标记
[X]：延伸型
[C]：补偿型
③使用标志
[G]：一般用
[H]：耐热用
④允差等级
[省略]：普通型
[S]：精密级
⑤绝缘层材料
[V]：105℃聚氯乙烯
[B]：无碱玻璃纱
[F]：聚四氟乙烯
⑥护套材料
[V]：105℃聚氯乙烯
[B]：无碱玻璃纱
[F]：聚四氟乙烯
⑦结构特征标记
[省略]：单股硬线芯
[R]：多股软线芯
[P]：屏蔽层(镀锡铜丝或裸铜丝屏蔽)
⑧线芯数量
[2]：2芯
⑨单根导线截面积
[1.0]：单根导线截面积1.0mm2
[1.5]：单根导线截面积1.5mm2
[2.5]：单根导线截面积2.5mm2
补偿导线型号举例
普通型热电偶补偿导线型号：KC-G-VV-2×1.5
普通型屏蔽补偿导线型号：KC-G-VVP-2×1.5
耐热型电偶屏蔽补偿导线型号：KC-H-BBP-2×1.5
补偿导线使用经验
1、补偿导线所处环境温度低于100℃时可选用普通补偿导线。
2、补偿导线所处环境温度在100℃-200℃之间应选用高温补偿导线。
3、补偿导线的正负极和热电偶的正负极必须一一对应。
4、补偿导线类型和热电偶分度号必须一一对用，不能错用。
5、补偿导线正负极接点处温度必须一致，否则引起测量误差。
6、在精密测量(如热电偶检定)中采用补偿导线时，测量结果须加上补偿导线的修正值。
7、在有电磁场干扰的环境下 ，应选择以镀锌钢丝或镀锡铜丝为屏蔽层的屏蔽补偿导线 。
8、要根据所配置显示仪表的不同要求选用热电偶补偿导线的线径。
热电偶需要补偿导线，是为了保证测量结果的准确性，这是由热电偶的测量原理所决定的，看来只有多说几句了。
热电偶是用两种不同的金属丝串联成一个闭合回路, 如果接点1和接点2出现温差，在回路中就会有热电势产生。接点1是两种金属丝的焊接点，测温时将其放于被测温场中，称其为热端。接点2通常要求恒定在某一温度，称其为冷端。
当热电偶两种热电极的材料确定后，热电偶的热电势大小，只与热电偶两端的温差有关，而与导体截面积及长度无关。如果冷端的温度保持恒定，则热电偶的热电势是热电偶两端温度(热端和冷端)函数的差。
由于热电偶的分度表均对应冷端温度为0℃，但实际使用中热电偶的冷端温度往往不是0℃，而且可能不稳定，因此需要对热电偶冷端温度进行补偿，最常用的方法就是补偿导线法，这也决定了补偿导线的用途。
补偿导线截面积怎样选择？
关于补偿导线截面积选择的相关知识详见本站技术文章《热电偶补偿导线截面积与最大敷设长度之间的关系》，文章地址/tech/4120.html
热电偶与补偿导线反接时(仪表侧接线正确)仪表温度显示值比实际温度高还是低？
这个问题问得好！补偿导线与热电偶反接时，显示仪表的显示值会出现三种情况：
①热电偶与补偿导线连接处温度高于控制室温度时，仪表显示的温度值低于实际温度；
②热电偶与补偿导线连接处温度低于控制室温度时，仪表显示的温度值高于实际温度；
③热电偶与补偿导线连接处温度与控制室温度相等时，仪表显示的温度值等于实际温度。
